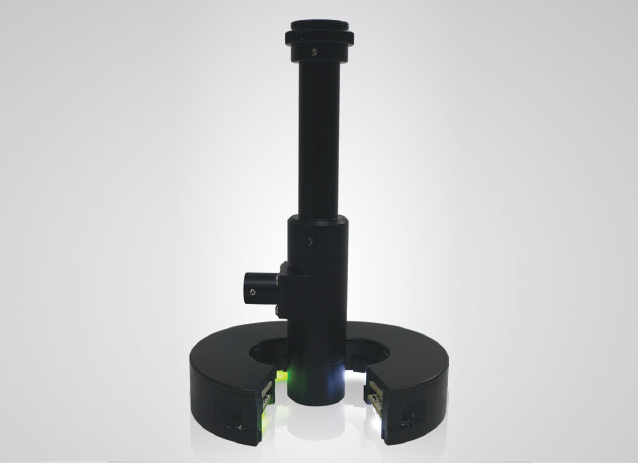

1. 분리결합형이기 때문에 렌즈와의 체결이 빠르고 간편합니다.
2. 별도의 브라켓이 필요하지 않습니다.
3. 렌즈에 스트레스를 주지 않고, 스크래치를 유발하지 않습니다.
4. 내부에 실리콘 완충층이 있어 진동에 강합니다.
5. 25Φ~30Φ 사이즈의 렌즈에 사용할 수 있습니다.
6. 검사환경과 검사대상물에 따라 LED 파장 변경이 가능합니다.

함께 사용할 수 있는 렌즈

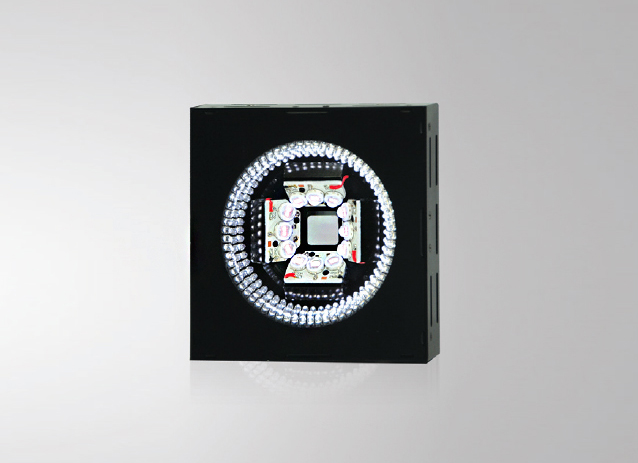

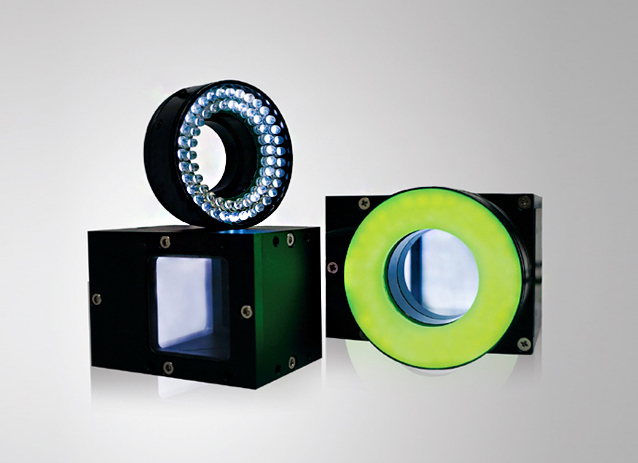

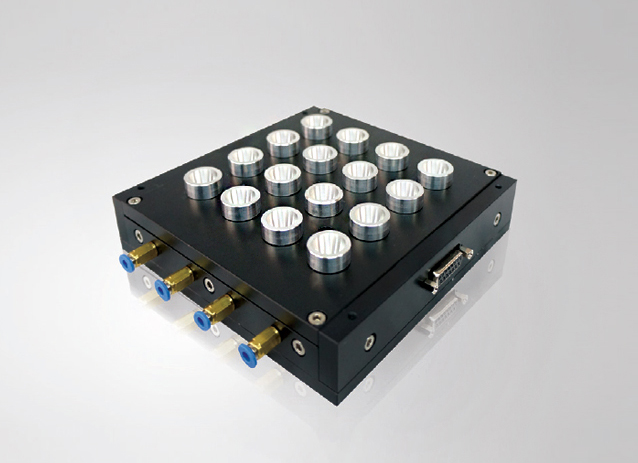

1. High Power LED를 적용하여 광량 및 균일도를 향상시켰으며, 경량/저전력으로 할로겐 광원을 대체할 수 있습니다.
2. 고배율 및 고속 검사에 적합한 조명입니다.
3. 측정시료에 따라 다양한 색상으로 제작할 수 있습니다.

사용 예

· 반도체 웨이퍼, LCD Glass Alignment 측정 시 동축 조명으로 사용
· 움직이는 광학 모듈에 부착하여 사용

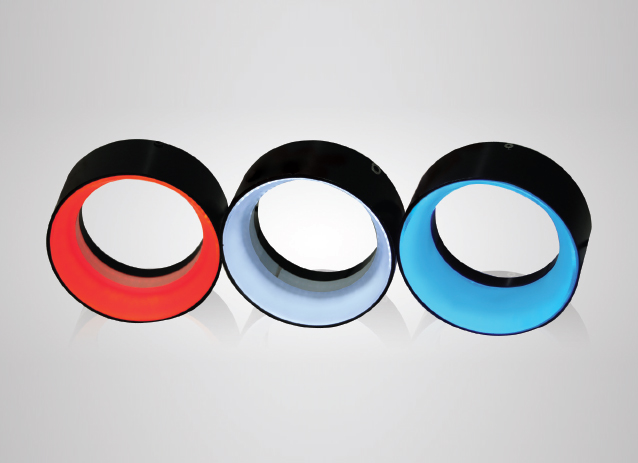

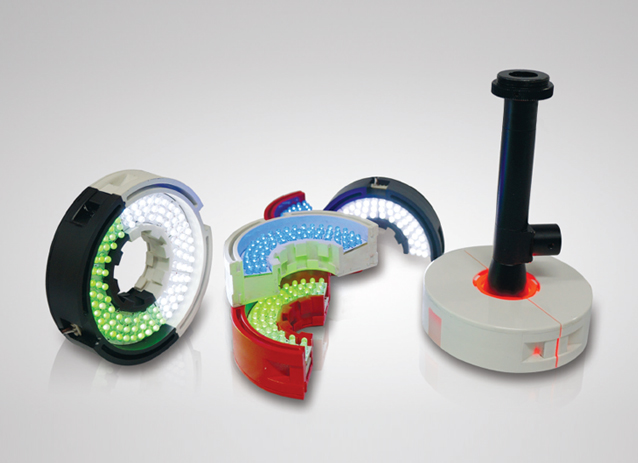

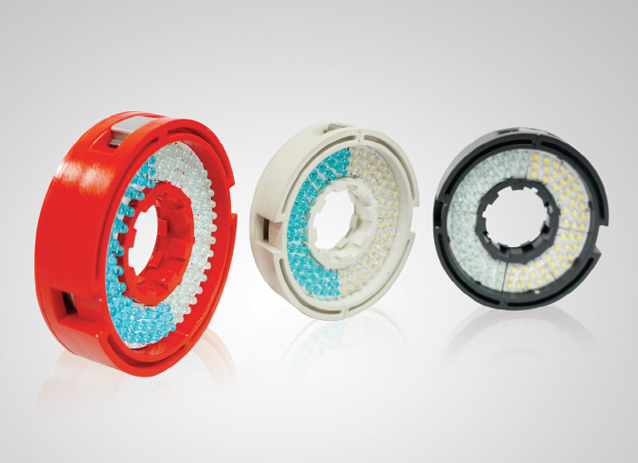

1. 고휘도 LED를 이용하여 360도 방향에서 비추는 형식으로 그림자 없는 이미지를 얻을 수 있습니다.
2. 확산판을 체결하여 균일도를 향상시킬 수 있습니다.

사용 예

· PCB의 위치 결정 및 칩 부품 검사
· LCD Glass Alignment 측정 시
· 광학 현미경용 조명

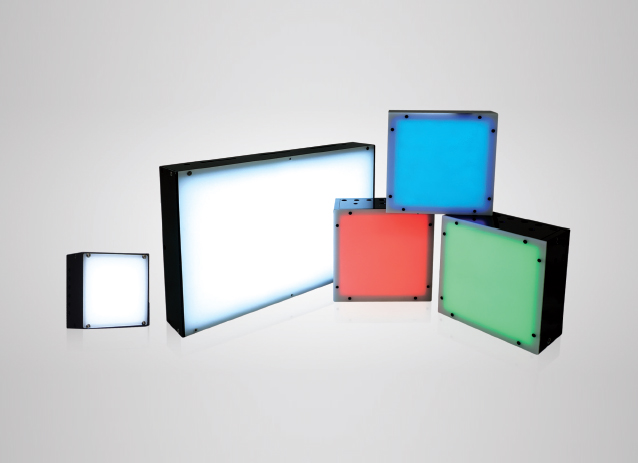

1. 검사 대상물 전체에 빛을 고르게 조사하여 균일하고 부드러운 이미지를 획득할 수 있습니다.
2. 넓은 범위를 조사할 때에 유리합니다.

사용 예

· 반도체 웨이퍼의 외관검사
· 각종 Label 검사
· 검사물체 상부 및 내부 이물검사
· PCB의 부품 위치 및 문자 인쇄 상태 측정

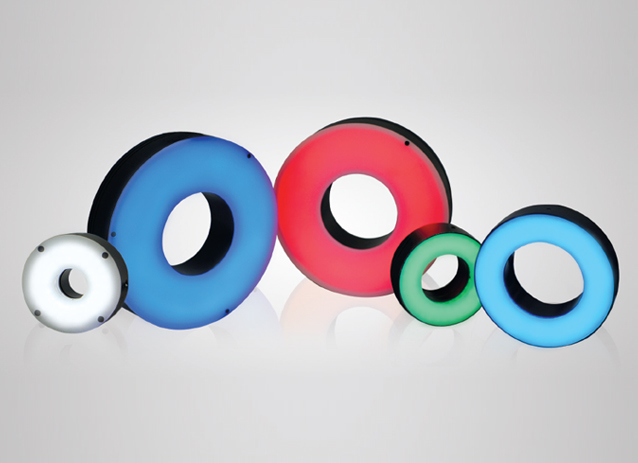

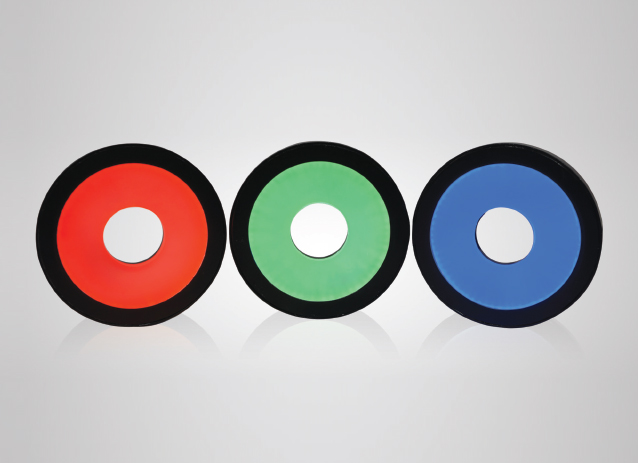

1. 확산판을 사용하여 반사도가 높은 물체의 영상을 촬영할 때 난반사의 문제를 줄일 수 있습니다.
2. 빛을 360도 전체에서 낮은 각도로 조사하여 광택이 있는 물체를 측정할 때 반사를 줄일 수 있습니다.

사용 예

· BGA의 납땜 볼 위치 및 모양의 측정
· 웨이퍼와 Glass 기판의 흠집 및 오염검사
· Laser Marking 검사
· 각종 검사 물체의 Edge 검사

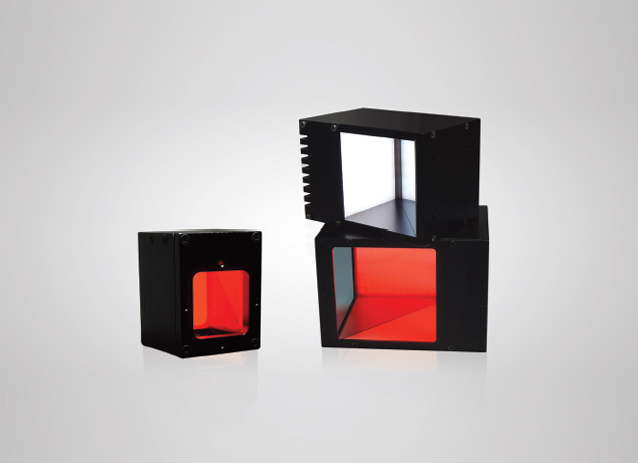

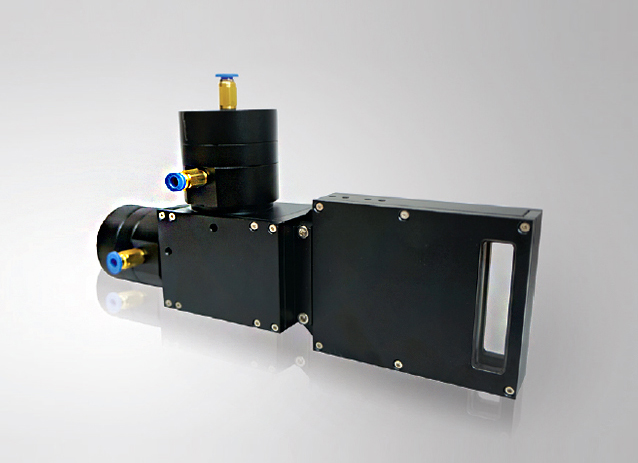

1. 반사가 심한 물체에 적합한 조명입니다.
2. 무반사 코팅 Half Mirror를 사용하여 카메라와 같은 축으로 빛을 조사합니다.
3. 빛을 직접 검사 물체에 조사하여, 정반사된 이미지를 얻을 수 있습니다.

사용 예

· PCB 패턴 검사
· 웨이퍼, 금속표면, 필름, 유리, 액정 등 표면검사 및 Alignment 측정
· 반사가 심한 금속 물체 측정

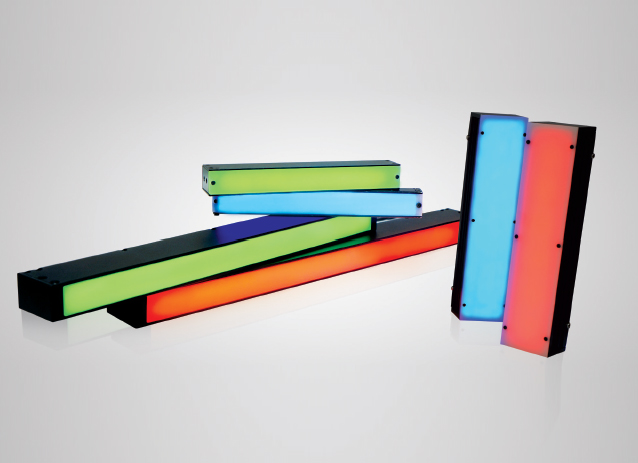

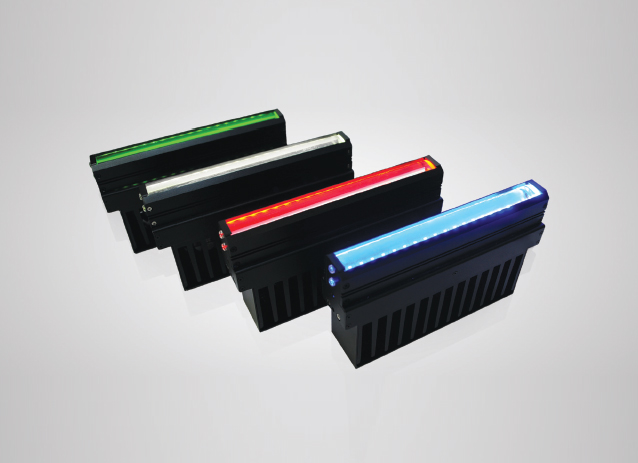

1. 조사 각도 변경 및 위치 조절이 용이합니다.
2. 길이가 긴 물체를 측정할 때 유리합니다.
3. Bar Type 조명을 조합하여 Utility Type으로 사용할 수 있습니다.
4. 확산판을 체결하여 균일도를 더욱 높일 수 있습니다.

사용 예

· 금속 보드 표면 검사
· 검사물체의 외관 검사
· 세라믹 재질 외관 측정
· QFP/SOP 검사

LED 위에 확산판을 체결함으로써 전자부품, 투명 필름, 유리 등의 미세한 부분을 검사할 수 있습니다.

사용 예

· 부품외형 및 치수 검사
· Hole 위치 및 치수 검사
· LCD 패턴 검

1. 파워LED와 렌즈를 조합하여 일정한 선폭을 만들어내는 조명입니다.
2. 파워LED를 사용하여 일반 LED를 사용했을 때보다 광량이 높습니다.

사용 예

· LCD 결함검사
· 금속판 , 유리표면의 이물 검사 및 스크래치 검사
· 인쇄 마크 검사
